當前位置：首頁 > 應用案例 > 先進陶瓷及復合材料領域 > 金屬注射成型（MIM）/陶瓷注射成型（CIM）熱燒結解決方案
聯系我們
一、MIM常壓燒結
工藝流程及介紹：

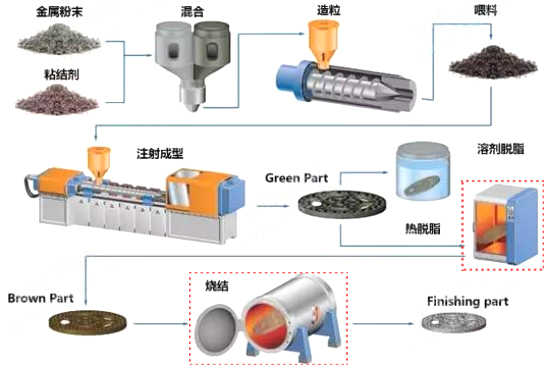

MIM工藝主要包括產品設計、模具設計、質量檢測、混合、成型、脫脂、燒結、二次加工等8個重要環節，我公司可根據客戶產品及工藝要求，定制脫脂和燒結設備，且可整合一起，提供真空脫脂燒結一體化設備。
1、石墨熱場真空脫脂燒結一體設備；
適合材料：
鐵鎳合金，大部分不銹鋼（17-4ph,316L,PANACEA等），模具鋼，高速鋼等
皓越科技為用戶此類MIM（鐵鎳合金，大部分不銹鋼（17-4ph,316L,PANACEA等），模具鋼，高速鋼等）提供以下解決方案：
|
編號 |
VHS4415 |
|
型號 |
VHSgr-40/40/150-1600 |
|
有效工作區間 |
400×400×1500(mm) |
|
最大承載重量 |
300KG |
|
加熱功率/總功率 |
240KW/280KW |
|
最高設計溫度 |
1600℃ |
|
最高工作溫度 |
1550℃ |
|
控溫方式 |
二帶控溫 |
|
高溫均勻性 |
≤±3℃ |
|
最大升溫速率（空爐） |
15℃/min（≤1000℃）； 10℃/min（1000-1550℃） |
|
極限真空度 |
冷、空、干凈爐膛內，≤ 2Pa |
|
真空泄漏率 |
冷、空、干凈爐膛內，≤ 2Pa/h |
|
收蠟率 |
≥98﹪ |
|
冷卻速度（滿爐） |
從1450到100度，5~7小時 |
2、金屬熱場真空脫脂燒結一體設備；
適合材料
低碳不銹鋼，鈦合金（Ti、TC4），銅合金，鎢合金，高溫合金(718、713)等
皓越科技為用戶此類MIM（低碳不銹鋼，鈦合金（Ti、TC4），銅合金，鎢合金，高溫合金(718、713)等）提供以下解決方案：
|
編號 |
VHS4412-M |
|
型號 |
VHSmo-42/45/125-1600 |
|
有效工作區間 |
420×450×1250(mm) |
|
最大承載重量 |
300KG |
|
加熱功率/總功率 |
240KW/280KW |
|
最高設計溫度 |
1600℃ |
|
最高工作溫度 |
1550℃ |
|
控溫方式 |
二帶控溫 |
|
高溫均勻性 |
≤±3℃ |
|
最大升溫速率（空爐） |
15℃/min（≤1000℃）； |
|
極限真空度 |
冷、空、干凈爐膛內，≤ 2Pa |
|
真空泄漏率 |
冷、空、干凈爐膛內，≤ 2Pa/h |
|
收蠟率 |
≥98﹪ |
|
冷卻速度（滿爐） |
從1450到100度，8~10小時 |
二、MIM壓力燒結
工藝流程及介紹
針對真空燒結工藝產品致密度較低的痛點，開發了壓力脫脂燒結一體爐，可在高溫時，通過高的氣體壓力作用，提升產品的燒結密度。
1、1MPa石墨熱場真空壓力脫脂燒結一體設備；
適合材料：
碳化鎢、碳化鈦、碳化鉭等。
皓越科技1MPa壓力脫脂燒結規格：
|
編號 |
PHS4412-1 |
|
型號 |
PHSgr-40/40/120-1600 |
|
有效工作區間 |
400×400×1200(mm) |
|
最大承載重量 |
600KG |
|
加熱功率/總功率 |
240KW/280KW |
|
最高設計壓力 |
1MPa |
|
最高工作壓力 |
0.96MPa |
|
最高設計溫度 |
1600℃ |
|
最高工作溫度 |
1550℃ |
|
控溫方式 |
三帶控溫 |
|
高溫均勻性 |
≤±5℃ |
|
最大升溫速率（空爐） |
15℃/min（≤1000℃）； |
|
極限真空度 |
冷、空、干凈爐膛內，≤ 2Pa |
|
真空泄漏率 |
冷、空、干凈爐膛內，≤ 2Pa/h |
|
收蠟率 |
≥98﹪ |
|
冷卻速度（滿爐） |
從1450到100度，6~8小時 |
2、6MPa石墨熱場真空壓力脫脂燒結一體設備；
適合材料
碳化鎢、碳化鈦、碳化鉭等。
皓越科技6MPa壓力脫脂燒結規格：
|
編號 |
PHS4412-6 |
|
型號 |
PHSgr-40/40/120-1600 |
|
有效工作區間 |
400×400×1200(mm) |
|
最大承載重量 |
600KG |
|
加熱功率/總功率 |
300KW/340KW |
|
最高設計壓力 |
6MPa |
|
最高工作壓力 |
5.80MPa |
|
最高設計溫度 |
1600℃ |
|
最高工作溫度 |
1550℃ |
|
控溫方式 |
三帶控溫 |
|
高溫均勻性 |
≤±5℃ |
|
最大升溫速率（空爐） |
15℃/min（≤1000℃）； |
|
極限真空度 |
冷、空、干凈爐膛內，≤ 2Pa |
|
真空泄漏率 |
冷、空、干凈爐膛內，≤ 2Pa/h |
|
收蠟率 |
≥98﹪ |
|
冷卻速度（滿爐） |
從1450到100度，6~8小時 |
3、10MPa石墨熱場真空壓力脫脂燒結一體設備；
適合材料
碳化鎢、碳化鈦、碳化鉭等。
皓越科技10MPa壓力脫脂燒結規格：
|
編號 |
PHS4412-10 |
|
型號 |
PHSgr-40/40/120-1600 |
|
有效工作區間 |
400×400×1200(mm) |
|
最大承載重量 |
600KG |
|
加熱功率/總功率 |
370KW/410KW |
|
最高設計壓力 |
10MPa |
|
最高工作壓力 |
9.50MPa |
|
最高設計溫度 |
1600℃ |
|
最高工作溫度 |
1550℃ |
|
控溫方式 |
三帶控溫 |
|
高溫均勻性 |
≤±5℃ |
|
最大升溫速率（空爐） |
15℃/min（≤1000℃）； |
|
極限真空度 |
冷、空、干凈爐膛內，≤ 2Pa |
|
真空泄漏率 |
冷、空、干凈爐膛內，≤ 2Pa/h |
|
收蠟率 |
≥98﹪ |
|
冷卻速度（滿爐） |
從1450到100度，5~7小時 |
三、CIM常壓燒結
石墨熱場真空脫脂燒結一體設備；

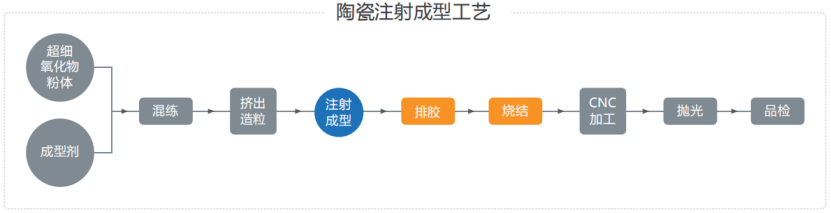

CIM工藝主要包括產品設計、模具設計、質量檢測、混合、成型、脫脂、燒結、二次加工等8個重要環節，我公司可根據客戶產品及工藝要求，定制脫脂和燒結設備，且可整合一起，提供真空脫脂燒結一體化設備。
適合材料
氧化鋯、氧化鋁、氮化硅、碳化硅等；
皓越科技為CIM解決方案如下：
主要特點如下：
(1) 可自由地直接制備幾何形狀復雜的制品。
(2) 成形周期短，僅為澆注、熱壓成型時間的幾十分之一至幾百分之一，坯件的強度高，可自動化生產，生產過程中的管理和控制也很方便，適宜大批量生產。
(3) 由于粘結劑有較好的流動性，注射成型坯件的致密度相當均勻。
(4) 由于注射成型加入的粘結劑較多，故脫脂時間長，尤其是厚度大的制品，脫脂時間可能長達100-200小時。
(5) 由于粉末和粘結劑的混合很均勻，粉末之間的間隙很小，燒結過程中的收縮特性基本一致，所以制品各部位密度均勻，幾何尺寸精度高。
(6) 有效區尺寸：400X400X1500mm
(7) 溫度均勻性：±3℃
|
編號 |
VHS4415 |
|
型號 |
VHSgr-40/40/150-1800 |
|
有效工作區間 |
450×450×1500(mm) |
|
最大承載重量 |
300KG |
|
加熱功率/總功率 |
240KW/280KW |
|
最高設計溫度 |
1800℃ |
|
最高工作溫度 |
1750℃ |
|
控溫方式 |
2 zones |
|
高溫均勻性 |
≤±3℃ |
|
最大升溫速率（空爐） |
15℃/min（≤1000℃）； 10℃/min（1000-1550℃） |
|
極限真空度 |
冷、空、干凈爐膛內，≤ 2Pa |
|
真空泄漏率 |
冷、空、干凈爐膛內，≤ 2Pa/h |
|
收蠟率 |
≥98﹪ |
|
冷卻速度（滿爐） |
從1450到100度，5~7小時 |
